性能与特点:

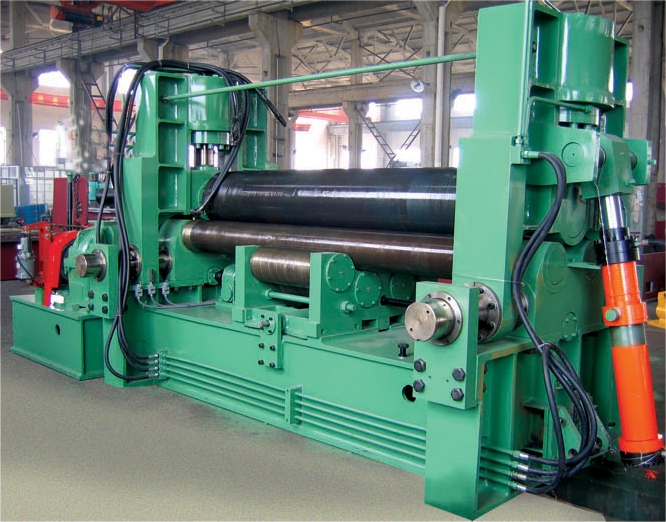

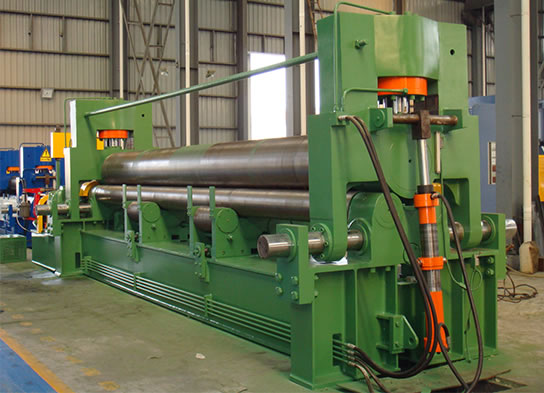

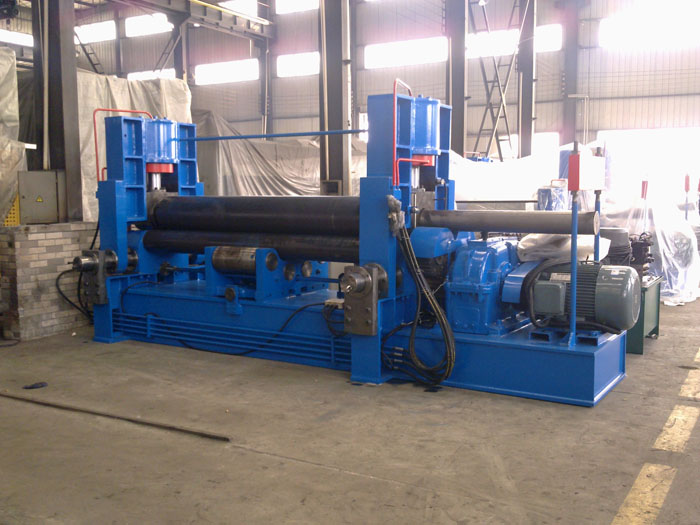

该机结构型式为液压三辊对称式,上辊在两下辊中央对称位置作垂直升降运动,通过液压缸内的液压油作用于活塞而获得,为液压传动;两下辊作旋转运动,通过减速机的输出齿轮与下辊齿轮啮合,为卷制板材提供扭矩。本机结构紧凑,操作、维修方便。该机缺点是板材端部需借助其它设备进行预弯。
规格型号 |
大卷板厚度 (mm) |
大卷板宽度 (mm) |
板材屈服极限 (MPa) |
卷板速度(m/min) |
满载 小卷板直径(mm) |
上轴直径(mm) |
下轴直径(mm) |
两下轴中心距 (mm) |
主电机 功率(kw) |
W11Y-30×2000 |
30 |
2000 |
245 |
4 |
1200 |
360 |
290 |
480 |
22 |
W11Y-25×2500 |
25 |
2500 |
245 |
4 |
1200 |
370 |
300 |
480 |
22 |
W11Y-30×2500 |
30 |
2500 |
245 |
4 |
1200 |
420 |
360 |
550 |
30 |
W11Y-25×3000 |
25 |
3000 |
245 |
4 |
1200 |
430 |
370 |
550 |
30 |
W11Y-30×3000 |
30 |
3000 |
245 |
4 |
1200 |
450 |
390 |
600 |
30 |
W11Y-40×2500 |
40 |
2500 |
245 |
3.5 |
1400 |
500 |
400 |
600 |
37 |
W11Y-40×3000 |
40 |
3000 |
245 |
3.5 |
1600 |
540 |
440 |
600 |
45 |
W11Y-50×3000 |
50 |
3000 |
245 |
3.5 |
2000 |
580 |
480 |
750 |
55 |
W11Y-60×3000 |
60 |
3000 |
245 |
3.5 |
2400 |
660 |
560 |
800 |
75 |
W11Y-70×3000 |
70 |
3000 |
245 |
3.5 |
2800 |
710 |
620 |
850 |
90 |
W11Y-80×3000 |
80 |
3000 |
245 |
3.5 |
3200 |
770 |
680 |
900 |
90 |
W11Y-90×3000 |
90 |
3000 |
245 |
3.5 |
3600 |
820 |
730 |
950 |
110 |
W11Y-100×3000 |
100 |
3000 |
245 |
3.5 |
4000 |
860 |
770 |
1000 |
110 |
W11Y-110×3000 |
110 |
3000 |
245 |
3.5 |
4400 |
900 |
810 |
1080 |
132 |
W11Y-120×3000 |
120 |
3000 |
245 |
3.5 |
4800 |
950 |
860 |
1160 |
132 |
