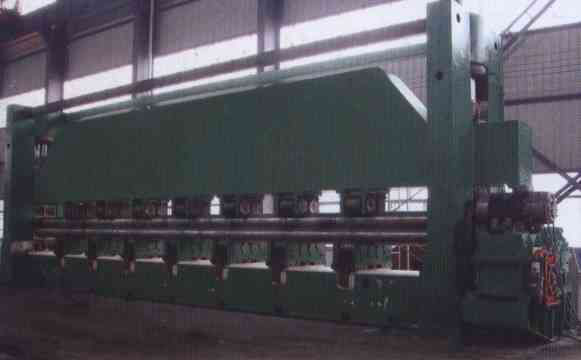

W11S系列上辊万能式卷板机是引进国内外先进技术,结合国内实际情况生产的一种新型卷板机,在该机上预弯和卷板可快速成形,卷板精度高,无需辅助设备,投资少。广泛适用于石油、化工、锅炉、造船、水电、金属结构及机械制造行业。
该机属于液压型三辊卷板机,用于常温状态下将低碳钢(如Q235-B、20g、20R)、低合金钢卷成圆筒形。
上辊可以垂直移动、水平移动。
预弯通过上辊水平移动,使上辊相对于下辊呈非对称位置来实现。
滚圆时通过电动机、减速机带动两下辊进行。
由于下辊的标高不变,所以便于进料和操作。
机床使用环境:温度-5~40°C;湿度≤80%;电源380V±10% 50Hz
备注:该设备在卷制锥筒时,为对称卷制能力的三分之一.(锥筒装置为附件,如客户需要,需另加费用)
规格型号 |
大卷制度厚度(mm) |
大预弯厚度(mm) |
大卷制宽度(mm) |
上辊直径(mm) |
主电机功率(kw) |
W11SNC-100×4000 |
100 |
85 |
4000 |
940 |
2×55 |
W11SNC-110×4000 |
110 |
95 |
4000 |
990 |
2×75 |
W11SNC-120×3000 |
120 |
100 |
3000 |
900 |
2×55 |
W11SNC-130×3000 |
130 |
110 |
3000 |
960 |
2×75 |
W11SNC-150×3000 |
150 |
120 |
3000 |
980 |
2×75 |
W11SNC-160×4000 |
160 |
130 |
4000 |
1260 |
2×90 |
